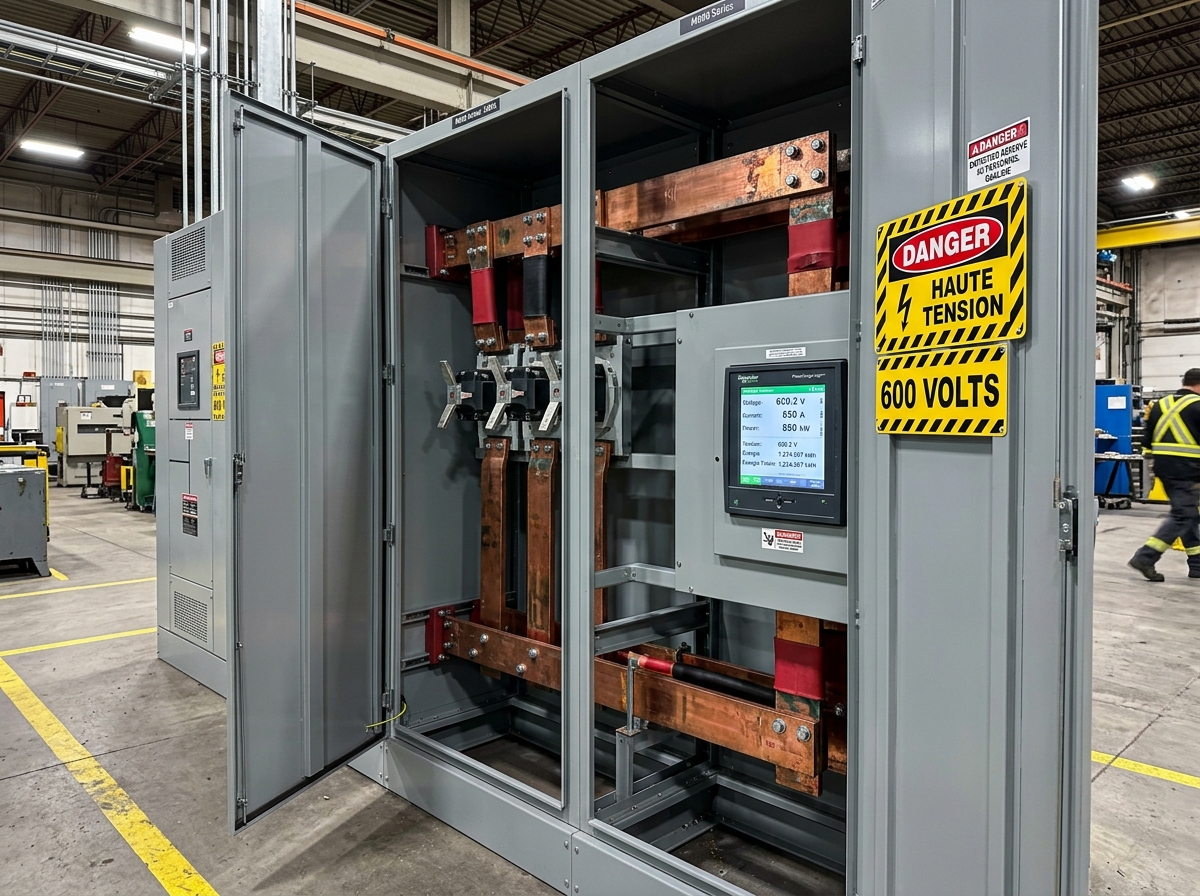

Architecture Robuste en Barres Omnibus Cuivre 99.9%
Les cellules de distribution et tableaux switchgear 600V constituent le cœur stratégique de l'infrastructure électrique d'un bâtiment industriel ou institutionnel. BB Disjoncteurs & Distribution Électrique Inc. conçoit, révise et assemble des sections de commutation conformes aux normes nord-américaines les plus exigeantes.
Compatibilité Entrée de Service Hydro-Québec
Nos cellules d'entrée de service intègrent les compartiments normalisés de mesure et de transformateurs de courant (TC/TP) prescrits par la Norme E.21-10 d'Hydro-Québec (Livre Bleu).
Caractéristiques Techniques des Armoires Switchgear
| Composant | Spécification Standard | Options Haute Sécurité |
|---|---|---|
| Tension Nominale | 600V AC Triphasé 3F-3F / 3F-4F (Neutre à pleine capacité) | Isolation nominale jusqu'à 1000V |
| Courant de Bus Principal | 1200A, 2000A, 3000A, 4000A continu | Jusqu'à 5000A avec ventilation forcée surveillée |
| Matériau des Barres | Cuivre pur étamé (Tin-plated copper) 99.9% IACS | Argenture sur surfaces de contact démontables |
| Tenue aux Courts-Circuits | 65 kAIC symétrique pendant 30 cycles | 100 kAIC symétrique certifié CSA |
| Indice de Protection | NEMA 1 / EEMAC 1 (Intérieur sec) | NEMA 3R (Intempéries) / NEMA 4X (Inox lavable) |
| Sécurité Arc Flash | Volets obturateurs automatiques de sécurité | Interrupteur de maintenance ARMS & détection optique |

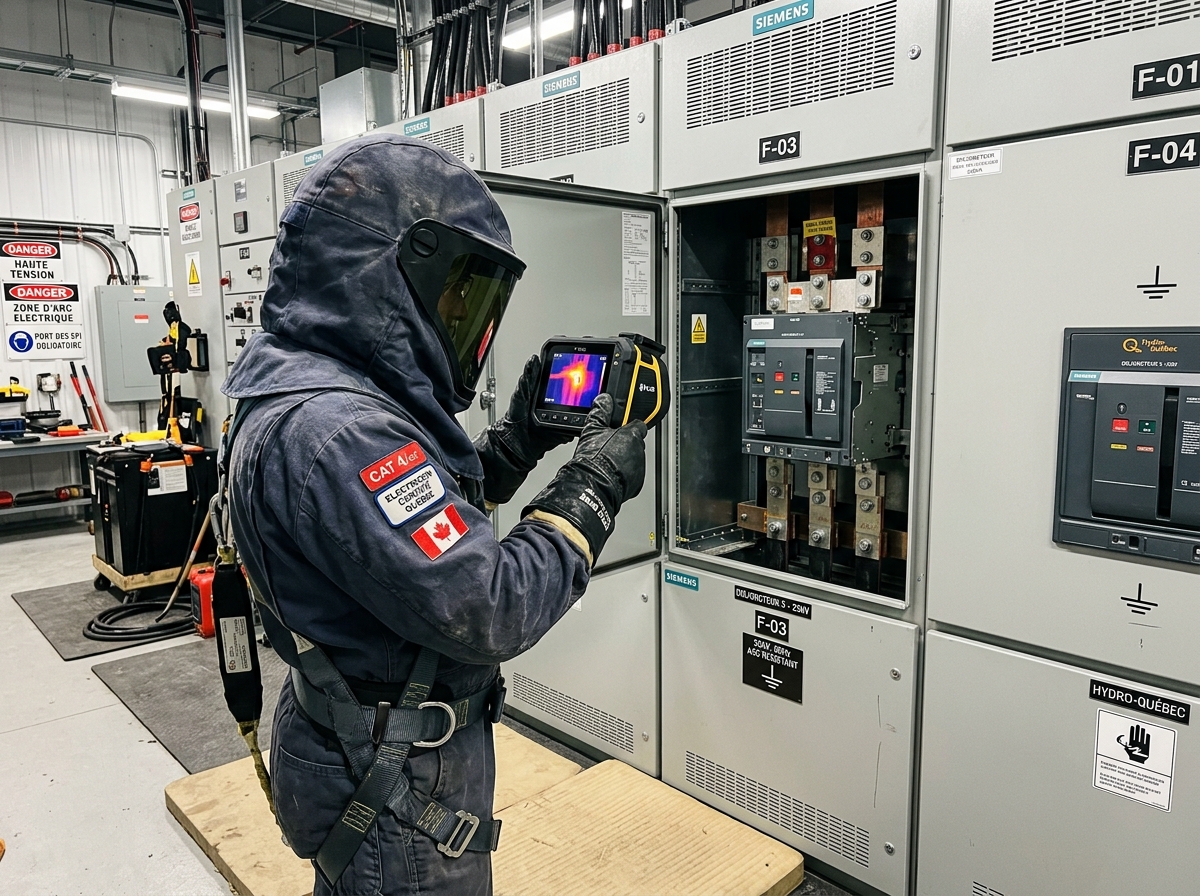

Inspection Thermographique Infrarouge
Nos techniciens équipés de combinaisons de protection contre les arcs électriques (CAT 4 Arc Flash) et de caméras infrarouges de précision inspectent sous charge vos cellules switchgear pour détecter :
- Les points chauds au niveau des connexions boulonnées de barres omnibus.
- L'usure des doigts de contact des disjoncteurs débrochables.
- Les déséquilibres de charge thermique entre phases A, B et C.
